01、玻璃鋼漁船設計步驟
玻璃鋼漁船設計從交付的角度來看則分為以下幾個步驟：
1、概念設計
2、初步設計
3、合同設計
02、概念設計( Concept Design)
在概念設計階段，玻璃鋼漁船設計師需要與漁船客戶、漁船制造工廠共同協商，對所要設計建造一條什么樣的漁船達成一個基本的共識。在此階段如果能選到一條或幾條與漁船要求相近的母型船，就會有事半功倍的效果。
03、概念設計階段涉及到的主要內容
在此設計階段一般會涉及到以下主要內容：
(1)參考統計值或母型船資料初步給出新船的主尺度、船型參數和排水量。

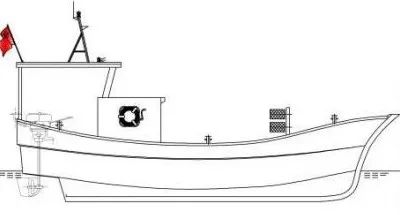

(2)根據客戶的要求繪出新船的側面外形輪廓、簡單的總布置、漁艙、油水艙、機艙布置草圖，并列出一些主要設備(主機、發電機等)的清單。
(3)參考母型船資料或用近似公式來初步估算玻璃鋼漁船的重量和重心，并要留有足夠的設計余量。
(4)初步?jīng)Q定玻璃鋼漁船船型，并繪出簡單的型線側面、平面、舯部、艉部剖面草圖。
(5)用一些近似公式或按圖表初步估算漁船的基本性能(如阻力、推進、航速、穩性、設計裕度、適航性等)，并根據對性能的影響而權衡選取各種參數。
(6)初選可能要用到的各類纖維及樹脂以及其他原材料，繪出簡單的結構設計草圖。
(7)初步估算建造成本。
04、概念設計階段的要點
此階段的要點是：
(1)按初步選擇的主尺度、總體布置的草圖分配好甲板的面積、內部空間的體積。
(2)繪制幾幅讓客戶喜歡的符合流行趨勢的漁船外型草圖。
(3)要取得最優的組合性，需要統一權衡漁船的建造材料、動力系統、重量、重心等。
這個階段就是把基本的設計框架給定下來，相當于我們做房子一樣把框架先做好，防止今后出現顛覆性的改變，如果概念設計得到了客戶的認可，我們就可以做下一步工作了，如果不行的話，那還需要跟客戶再行協商，直到他們滿意為止。
（來源：“新型玻璃鋼漁船”公眾號，轉載須經同意）
－－－－－－
